Сборка LiFePO4: решения на 3 элемента и конфигурация 4s2p

Быстро о главном - зачем читать дальше

Если стандартные аккумуляторы не подходят по габаритам, напряжению или режиму разряда, Вам нужна индивидуальная сборка LiFePO4. В тексте Вы узнаете, чем реально отличаются сборки на 3 элемента и конфигурация 4s2p, какие технические решения важны и какую информацию подготовить, чтобы получить точный расчёт от инженеров Tesselion.

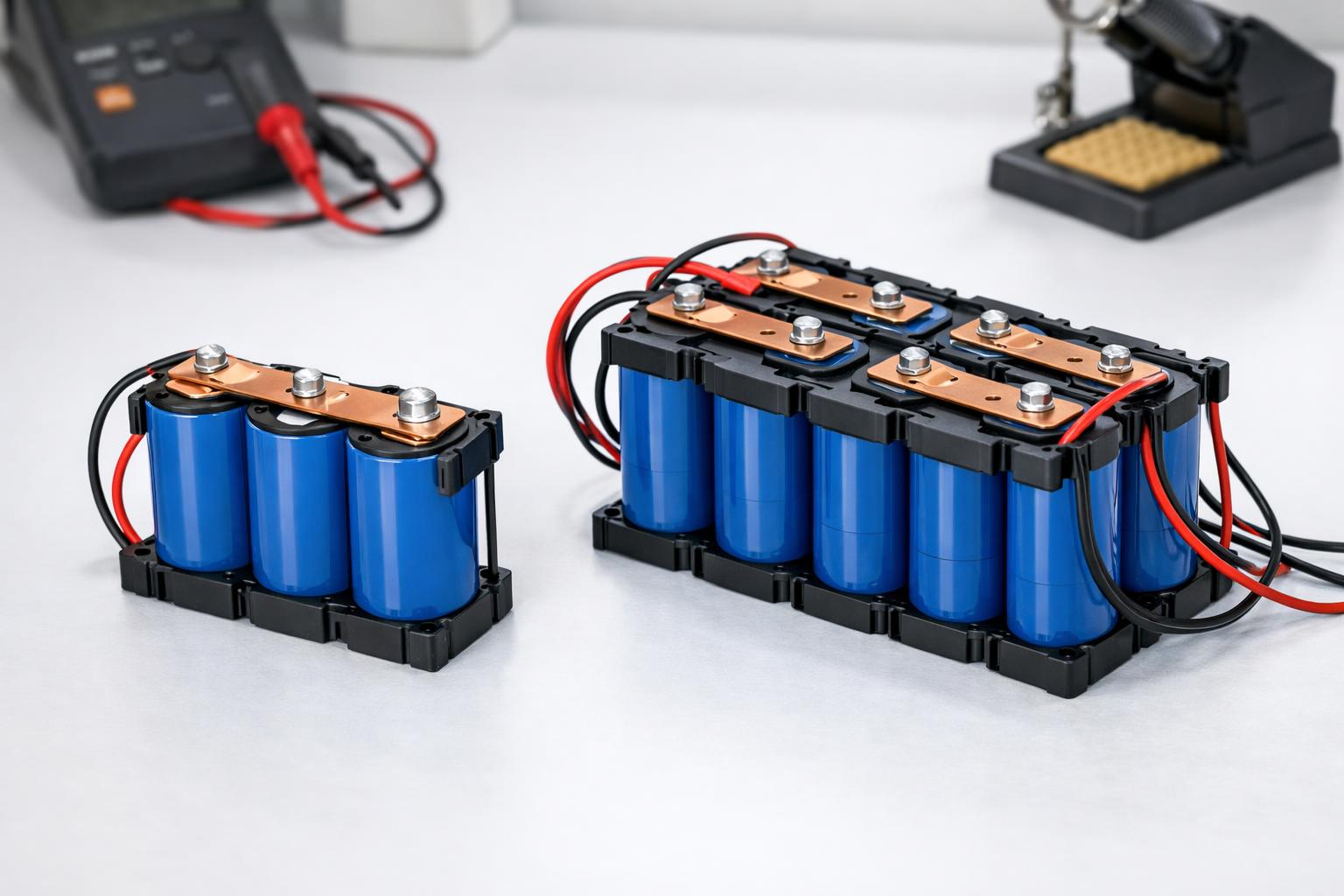

Что означает "сборка на 3 элемента" и какие есть варианты

Термин "3 элемента" может означать разные архитектуры в зависимости от задачи. Основные варианты:

• 3s (3 последовательно) - три ячейки в серии для повышения номинального напряжения;

• 1s3p (3 параллельно) - три ячейки в параллели для увеличения ёмкости и тока отдачи.

  Ключевые технические ориентиры:

• Номинальное напряжение одной LiFePO4 ячейки примерно 3.2 В. Для 3s это ~9.6 В номинально, максимальное при зарядке около 10.8 В.

• Для 1s3p напряжение остается на уровне одной ячейки, а ёмкость и допустимый ток увеличиваются в 3 раза при использовании идентичных элементов.

  Когда выбирают 3s:

• Требуется повышенное рабочее напряжение (около 9-11 В);

• Устройство рассчитано на сеть с относительно невысокими токами, но с необходимостью большей электрической прочности.

  Когда выгоднее 1s3p:

• Нужны высокая ёмкость и способность к высоким пиковым токам при низком напряжении;

• Ограничения по пространству и желаемая простая схема балансировки.

  Что входит в профессиональную сборку аккумулятора LiFePO4 (коротко и по делу)

  При заказе у Tesselion проект проходит инженерную проработку, а не фабричную "сборку с полки". Этапы работы:

  1. Анализ ТЗ - режимы работы, циклограмма, допустимые габариты и масса.
  2. Подбор архитектуры - series/parallel, выбор ячеек, расчёт емкости и тока.
  3. Выбор и интеграция BMS - функции балансировки, защита по току, температуре и напряжению.
  4. Конструктив и методы соединения - точечная сварка, пайка, болтовые шины или шины из меди с защитой.
  5. Система термоконтроля и механическая защита - крепления, демпферы, экраны от ударов.
  6. Тестирование - проверка ёмкости, внутреннего сопротивления, балансировки и циклическая проверка.
  7. Документация и сопровождение на этапах испытаний и запуска в серию.

  Тонкости сборки lifepo4 4s2p

  4s2p означает 4 ячейки в серии и 2 параллели в каждой ступени. Это популярная конфигурация для 12 В систем с повышенной ёмкостью.

  Технические характеристики и фокусы:

• Номинальное напряжение 4s - около 12.8 В; напряжение при полном заряде около 14.4 В.
• Ёмкость в 2p увеличена вдвое по сравнению с одной ячейкой, а допустимый ток разряда примерно удваивается при корректном подборе BMS.
• Балансировка становится критичной: важно использовать BMS с мониторингом по каждому параллельному блоку и корректной схемой балансировки.

• Соединения и токовые шины должны быть рассчитаны на пиковые нагрузки и иметь защиту от локального нагрева.

  Плюсы 4s2p:

• Универсальное напряжение для автомобильных и бытовых 12 В систем;
• Увеличенная ёмкость и ток отдачи без увеличения напряжения;

• Хороший компромисс между габаритами и энергетической плотностью.

  Минусы и риски:

• Необходима качественная балансировка и контроль температуры;

• Сложнее техобслуживание при выходе одной ячейки из строя по сравнению с одиночными банками.

  Сравнительная таблица: 3s vs 4s2p

  Параметр	3s (в серии)	4s2p
  Номинальное напряжение	~9.6 В	~12.8 В
  Ёмкость (при 1p)	базовая	в 2 раза больше (2p)
  Типичные применения	устройства 9-11 В, ПЗА	12 В системы, приборы, АКБ для 12 В нагрузки
  Требования к BMS	простая балансировка	обязательный мониторинг и защита каждой группы

  Что указать в ТЗ, чтобы получить точный расчёт

  Чтобы сократить время на уточнения у инженера, в ТЗ укажите:

• Требуемое рабочее напряжение и допустимые диапазоны;
• Желаемая ёмкость или время работы при заданной нагрузке;
• Непрерывный и пиковый токи разряда/заряда;
• Температурный диапазон эксплуатации и условия окружающей среды;
• Габаритные ограничения и требования к массе;
• Необходимые разъемы, крепления, степень защиты (IP) и требования по виброустойчивости;

• Нормативы и сертификация, если важны специальные стандарты.

  Тестирование и сопровождение производства

  Мы проектируем и проверяем решения под реальные сценарии эксплуатации. В процессе выполняются:

• измерения ёмкости и внутреннего сопротивления;
• циклические тесты при заданных режимах заряда-разряда;
• температурные испытания и проверка работы BMS;

• механические и вибрационные пробы, если это оговорено в ТЗ.

  Tesselion работает по всей России. Офис и производство находятся в Санкт-Петербурге, при необходимости мы сопровождаем проекты на этапе интеграции и запуска в серию.

  Практические рекомендации по эксплуатации и безопасности

• Не смешивайте в одном пакете старые и новые элементы или элементы разных характеристик.
• Используйте BMS с необходимым набором защит: по току, по напряжению каждой ячейки и по температуре.
• Обеспечьте адекватное охлаждение и фиксированные крепления для предотвращения механических повреждений.

• Планируйте регламентные проверки ёмкости и балансировки при серийной эксплуатации.

  Заключение - что Вы получите, обратившись в Tesselion

  Вы получите не "блок с полки", а инженерно выверенное решение: подбор архитектуры, интеграция BMS, конструктив, тестирование и сопровождение запуска. Чтобы мы сделали расчёт и подготовили коммерческое предложение, пришлите техническое задание с пунктами из соответствующего раздела. Мы подготовим проект, учитывая Ваши требования по напряжению, току, габаритам и условиям эксплуатации.
