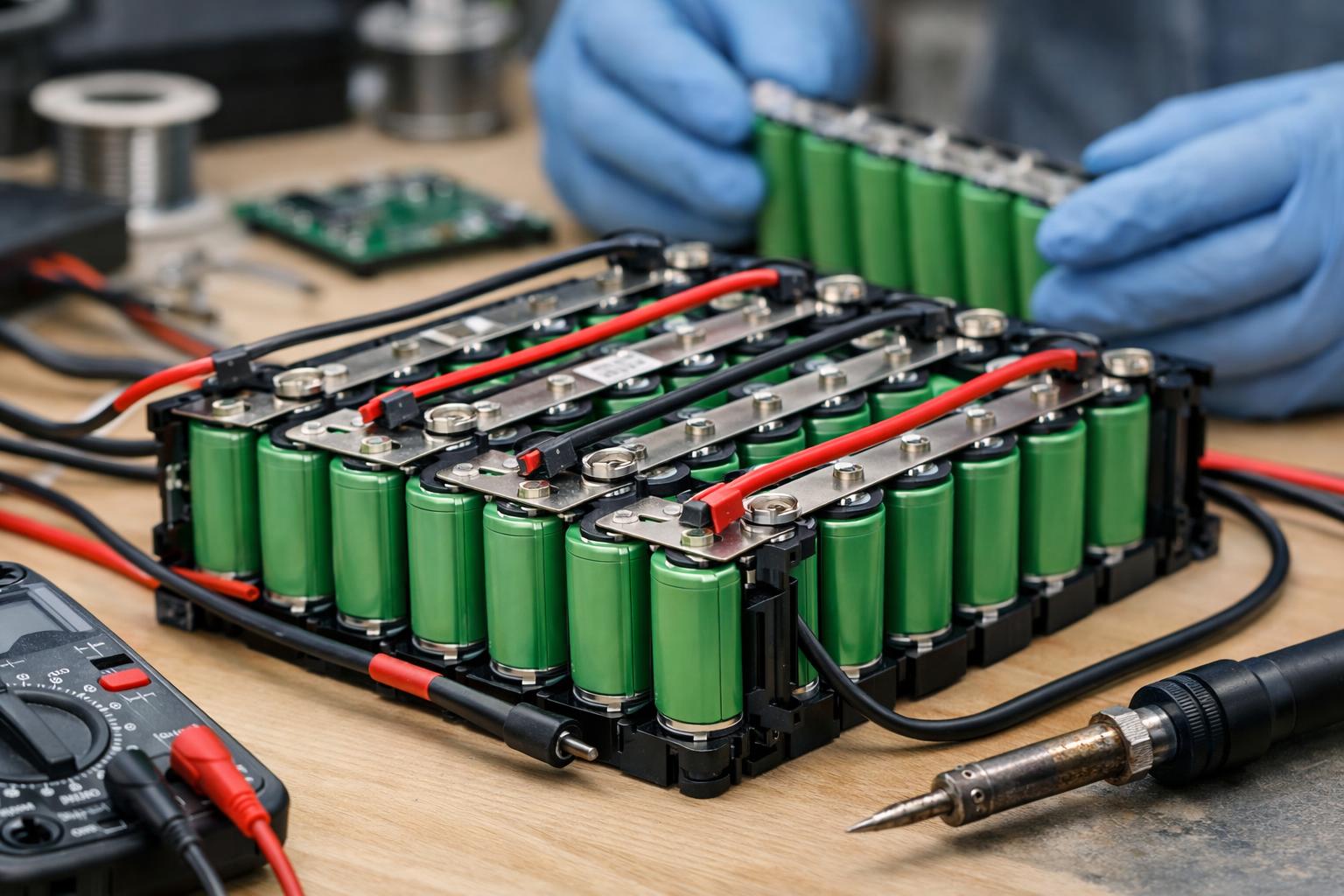

Параллельная сборка аккумуляторных батарей

Введение - зачем читать дальше

Параллельная сборка применяется, когда нужно увеличить емкость аккумуляторной батареи или распределить пиковые токи между ячейками. Это востребовано в приборах, промышленной электронике и мобильных платформах, где стандартные «баночные» решения не подходят. Если для Вашего проекта критичны срок работы, плотность энергии или устойчивость к пиковым нагрузкам, понимание особенностей параллельной сборки поможет избежать типичных рисков и получить надежное решение на заказ.

Что такое параллельная сборка и где она применяется

• Параллельная сборка - объединение нескольких одинаковых ячеек параллельно, чтобы суммировать емкость при той же номинальной напряженности. Часто используется вместе с последовательными соединениями для достижения требуемого напряжения и емкости.

• Применения: автономные модули питания, медицинская техника, беспилотники, портативные промышленные устройства, резервные источники питания.

  Основные преимущества

• Увеличение емкости и энергии без повышения напряжения.

• Снижение внутреннего сопротивления ветви и распределение пиковых токов между ячейками.

• Возможность масштабирования конфигурации - архитектура Ns x Np (Ns - в серии, Np - в параллели).

  Ключевые технические задачи при параллельной сборке

  Параллельная сборка требует инженерной дисциплины: ошибочный подход приводит к быстрому выходу из строя, перегреву или неравномерной деградации.

• Согласование ячеек

  • Ячейки в параллели должны иметь близкие параметры: емкость, внутреннее сопротивление, саморазряд и характеристики по температуре. Различия приводят к неравномерному току и перегреву.

• Балансировка напряжений

  • В параллели ячейки автоматически стремятся к общему напряжению, но при наличии внутренних отличий нужны меры по управлению балансом, особенно в комбинированных конфигурациях Ns x Np.

• Токовое распределение и коммутация

  • Неправильные шины, тонкие проводники или плохие контакты приведут к локальным перегрузкам. Требуются расчет сечений, шин и точек крепления.

• Термический менеджмент

  • Параллельные группы могут локально разогреваться. Нужны тепловые каналы, датчики температуры и анализ теплового поведения в реальных сценариях.

• Защита от короткого замыкания и разницы потенциалов

  • Каждая ветвь или даже отдельная ячейка требует продуманной схемы предохранения - предохранители, термисторы, автоматические разъединители.

  Практические правила проектирования для заказной батареи

  Ниже - последовательность проектных этапов, которые применимы при разработке батареи с параллельными ветвями.

  1. Техническое задание
     • Укажите требования по напряжению, емкости, максимальному и непрерывному току, температурному диапазону, габаритам и условиям эксплуатации.
  2. Выбор архитектуры Ns x Np
     • Определите оптимальное сочетание последовательных и параллельных элементов с учетом требований по энергии, току и размерам.
  3. Подбор и проверка ячеек
     • Выбирайте ячейки одной партии и проводите предварительную селекцию по емкости и внутреннему сопротивлению.
  4. Электрическая схема и BMS
     • Проектируйте BMS с учетом особенностей параллельных связей: мониторинг каждой параллельной группы, балансировка на уровне блоков или активная балансировка.
  5. Механика и термодизайн
     • Обеспечьте фиксацию ячеек, вибростойкость, пути отвода тепла и места для датчиков температуры.
  6. Защита и безопасность
     • Включайте предохранители по ветвям, схемы предзаряда, сопротивления для выравнивания при подключении, защиту от обратной полярности.
  7. Протоколы тестирования
     • Цикличность, старение, температурные тесты и проверка поведения при односторонних отказах.
  8. Подготовка к серийному производству
     • Технологические карты, контроль качества и инструкции по сборке.

  Таблица: сравнение методов балансировки

  Метод	Плюсы	Минусы
  Пассивная балансировка	Простота, низкая стоимость	Потери энергии, медленная при больших рассогласованиях
  Активная балансировка	Более эффективна при больших дисбалансах, экономия энергии	Сложность, стоимость, дополнительные узлы

  Типичные ошибки и как их избежать

• Смешивание ячеек разных партий или типов - всегда использовать одну партию и модель.

• Отсутствие предзаряда при подключении - приводит к высоким токам и повреждению элементов.

• Недооценка токовых пиков и сечения шин - используйте расчетные коэффициенты запаса.

• Игнорирование тепловых эффектов - проектируйте с температурными датчиками и пределами отключения.

  Как проектировать заказную батарею с параллельными ветвями для реального изделия

  Если Вы приходите с задачей, важно предоставить инженерам набор входных данных:

• Требуемое напряжение и емкость, профиль нагрузки (пики / средний ток / режимы покоя).

• Габаритные и весовые ограничения, условия эксплуатации (температуры, влажность, вибрация).

• Ограничения по сертификации или отраслевые требования.

  На основе этих данных выполняется подбор архитектуры, моделирование режимов, выбор BMS и разработка крепления и термоканалов. На этапе прототипа проводят испытания на цикличность, удар и тепловой стресс - это критично для оценки поведения параллельных ветвей в реальных условиях.

  Как мы работаем над проектами с параллельной сборкой

  В Tesselion каждая батарея проектируется под задачу заказчика: от подбора ячеек и схем балансировки до испытаний в реальных сценариях. Мы интегрируем BMS, рассчитываем шины и защиту, проводим предварительный отбор элементов и комплексные тесты по нагрузке и температуре.

  Вывод - что важно запомнить

• Параллельная сборка дает мощный инструмент для увеличения емкости и снижения сопротивления, но требует строгой инженерной дисциплины.

• Ключевые факторы - согласование ячеек, балансировка, защита по ветвям и тепловой менеджмент.

• Для заказного решения критичен правильный ТЗ и последовательная проверка прототипа.

  Если Вам нужна батарея с параллельными ветвями для конкретного проекта, начинайте с точного ТЗ - это сократит время на проектирование и обеспечит требуемую надежность и ресурсоемкость системы.
